產品用途
低溫閘閥適用于甲烷、液態(tài)天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質 .

產品特點
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔。
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封。
3、根據工作溫度合理選用填料，墊片等零件的材料。
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要 。

性能參數

型號		DZ40Y-16	DZ40Y-25
工作壓力（MPa)		1.6	2.5
適用溫度（℃）		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
材料	填料	浸四氟乙烯石棉繩
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	1Cr18Ni9Ti
	墊片	低溫石棉

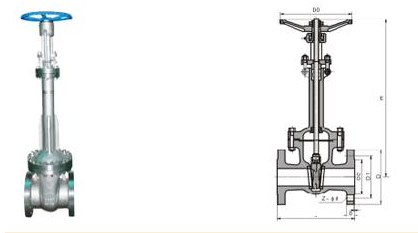

主要外形和連接尺寸




公稱通徑	主要外形尺寸和連接尺寸
	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640


聲明：本文中所有文字、數據、圖片均只適用于參考，具體閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，微信 電話同號：18102035820  15332110200
